某地产公司从业人员来答一波,作为从事景观行业7、8年的设计师,虽然已经过了通宵画图的激情岁月,但是关于CAD还是有那么一点心得技巧可以分享。
模拟了从安装软件到关闭软件这一过程,简单的将技巧分类为:启动→使用→维护。

一、启动:基本设置
1.工作空间选择:
AutoCAD经典,这个模式下,工作界面简单易用、功能齐全、操作视口显示多,画图首选。

2.自动保存:
其实最好用的命令就是ctrl+s,有事没事都多按准没错。所以第一时间要设置好自动保存的目录,万一遇到突发状况,可以第一时间找到软件自动保存的文件,以免造成不必要的损失。

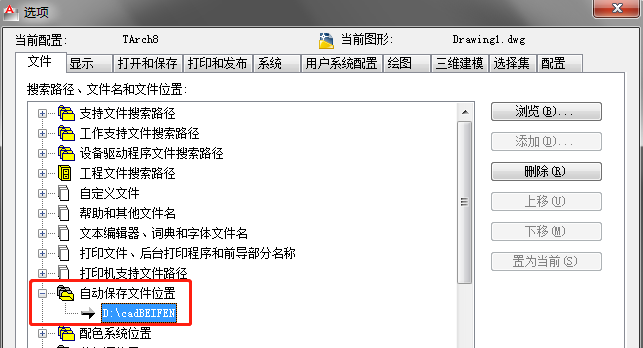

op-文件-自动保存位置,自行设置一个常用文件夹,方便查找。

3.颜色、布局、十字光标:
关闭不必要的选项,最大化操作窗口。其中颜色最要修改图纸布局、块编辑器的背景颜色,一般个人习惯统一为黑底;布局则是避免首次进入布局空间自动创建视口,造成不必要的卡顿;十字光标最大化,可以在画图的时候起辅助对齐作用。

4.保存与自动保存:
CAD已经发展到2019版了,但是依然有许多设计师还在用着2004、07等版本,而且经过测试,2004版本的CAD文件是最小的,默认保存低版本,不仅保证了图纸小便于传输,也确保接收方能打开图纸。

5.选择集:
选择集预览,一个可以闪瞎眼的体验。

只要鼠标移到图形处,就会高亮显示,遇到总图的时候,经常就会情不自禁哼出:一闪一闪亮晶晶。
关闭方式:

6.图层协调:
每当图纸出现未协调图层,打印的时候就会频繁弹窗提示如何处理,严重影响打图效率。

关闭方法:la-设置-关闭新图层通知

一、启动:模板使用
1.画图模板:
通过提前设置线型、线宽等图层信息,另存为.dwt格式的文件后,下次打开模板文件,马上可以进入画图状态,这样就不用每个项目都单独设置线型线宽,做到省时省力。

2.出图模板:
画图模板的升级版。一般每个项目都有封面、目录、设计说明、总图、详图、通用等。每出一套图,其实很多步骤都是重复的,所以我们可以制作出图模板,比如总图包含索引、标高、铺装、尺寸、坐标、网格等。那么提前设置好不同尺寸的空白图纸。遇到新项目,直接更新参照总图,减少布图、图层关闭等重复的工作,可以节省很多时间。

举个栗子:如何快速完成总图。

扩展延伸,其实这种方法,除了园林专业,建筑、室内都可以根据公司出图习惯,制作出图模板,一劳永逸。
二、使用过程
1.快捷键:
【快捷键aa】:用于计算面积,简直是相见恨晚的技巧,以后实习被捉去计算面积再也不怕了。

【快捷键al】:对齐,图形各种旋转,非常规的横平竖直?一招搞定,还可以轻松改大小。

【快捷键bo】:生成轮廓,简直是填充利器。再配合天正的搜索轮廓(sslk)命令,以后还怕实习的时候被叫去填充吗?

【快捷键br】:打断,可打断于点,打断于线。有些图无法用修剪(tr)命令修剪。自从了解了br打断,从没遇过这样的问题。

【快捷键len】:拉长,不要问我怎样画确定半径的同时还能确定弧长的弧线,我才不会告诉你用len。

【快捷键ma】:特性匹配,线形、颜色错了怎么改?铺装样式不对怎么改?不要再问了,ma去吧。

【快捷键s】:拉伸,把柱子改矮?用s吧;把门改矮?用s吧;把墙改高?用s吧。

【快捷键pe】:编辑多段线,su、ai导的dwg文件都是碎碎的?没关系。pe帮你一键搞定,从此闭合不再是难事。

2.去教育版:
开图最怕教育版,因为每次要重复点击很多次确认才行。遇到打开大型文件,想着利用软件开图的时间,玩一会手机偷懒。但是五分钟过去了,原来发现还卡在教育版提示页面,这样的页面一点都不友好。

所以需要用到这个小插件,放到cad安装目录,ap-启动组 内容-添加插件,设置cad启动后自动加载,后面只要保存一次就可以自动去除教育版,用过的人都说好。

3.启动字体替换:
打开文件经常会遇到字体需要替换,常用的替换字体是gbcbig,但是会遇到一些图纸需要替换几十次的情况,所以顶置gbcbig字体就可以一路空格确认按到底。

找到cad安装目录下的Fonts文件夹,复制gbcbig文件,修改成 .gbcbig ,其实就是在前面增加小数点,起到顶置的作用。

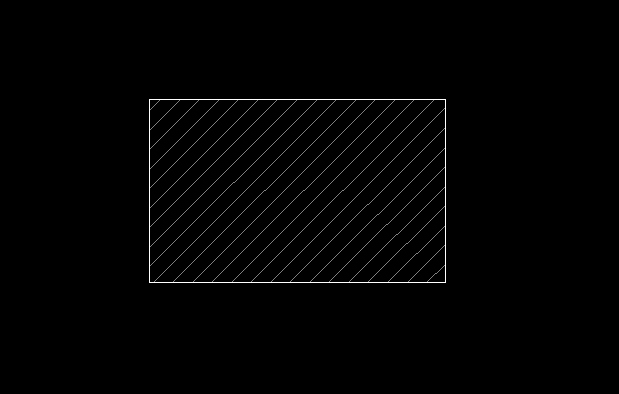

4.填充图案制作:
随着审美的提升,越来越多的特色铺地出现,设计师也设计了五花八门的图案,所以掌握制作填充图案的技能是非常重要的。简单总结就是,只要能找到规律的图案,都能使用这个插件制作填充图案。

5.自定义快捷键:
a(圆弧)、al(对齐)、rec(矩形)、zbbz(坐标标注)、-scalelistedit(重置比例),各种快捷键让你眼花缭乱。熟悉cad快捷键,可以解脱右手,减少使用鼠标的次数,而且常用的快捷键,每次要按3-4个字母,严重阻碍画图速度。
工具-自定义-编辑程序参数,简化快捷键,根据以下规律,设置cad快捷键。如下图的,把Q设置成pu清理的快捷键,而且重要的一点是,可以两个快捷键使用同一个命令,不冲突、不冲突、不冲突!

设置好之后,可以备份文件,换电脑、换系统后也可以一键恢复。
6.快速调标高:
遇到场地整体抬高300mm的情况,总图的标高数值怎么改?手动一个一个来,工作量大,遇到面积大的项目,改几个小时都改不完。而且手动改怕改错、改漏。

打开动态标注-选中所有标高-上移动300mm-关闭动态标注-下移300mm,轻松批量修改所有标高,但是要注意,上下移动的时候要确保ucs系统是世界模式。
7.线图案:
有些项目会要求铺装图表达清楚拨打线,那么画拨打的工作量就非常大,尤其遇到商业街的时候,你会发现通宵填拨打是多么美妙的一件事。

制作拨打图例-图块图案-通用图库-线图案-右击-新图入库-选择基点-完成。这个方法不仅适用于波打线,只要有重复规律的图案都可以使用,如:排水沟盖板、屋顶线等。
8.查找替换:
图纸少不了文字类的标注,但是cad和天正的字体是不能被互相查找出来的,所以,查找替换cad字体需要用到find快捷键,而天正的字体则使用czth(查找替换)即可。

9.批量偏移:
O是偏移的快捷键,但是很多人偏移的步骤是,选择-偏移-选择-偏移。因为忽略了二级命令。
O-偏移宽度,如300-选中偏移的对象-M(多个)-重复左击需要偏移的方向。

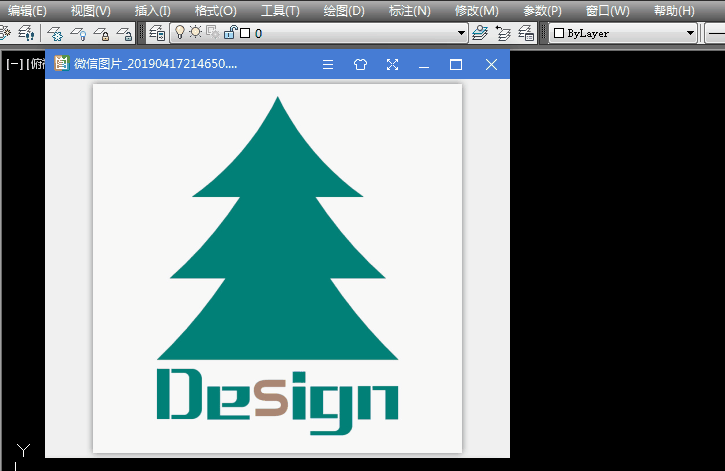

10.无路径图片:用参照的的方式插入图片,一旦图片移动、改名就会导致图片丢失。所以无路径图片,可以摆脱路径的束缚,让图片直接与图纸绑定,达到始终显示的效果。

打开图片-复制-去到cad-插入-OLE对象-画笔图片-黏贴-关闭画笔图片
11.att制作目录:
结合上文说的出图模板,每个图都使用增强属性编辑器制作图名图号,可一键生成目录。

12.拷贝技巧:
遇到图纸内容无法复制,打开一张新图-插入-DWG参照-加载需要复制的文件-er外部参照管理器-右击参照文件-绑定,简单来说就是使用参照绑定的方式复制图纸,绑定成功后,图纸可恢复正常。

13.批量打印:
结合上文说的出图模板,提前编辑好页面设置管理器,使用贱人工具箱,一键识别图框打印。

14.工具选项板:

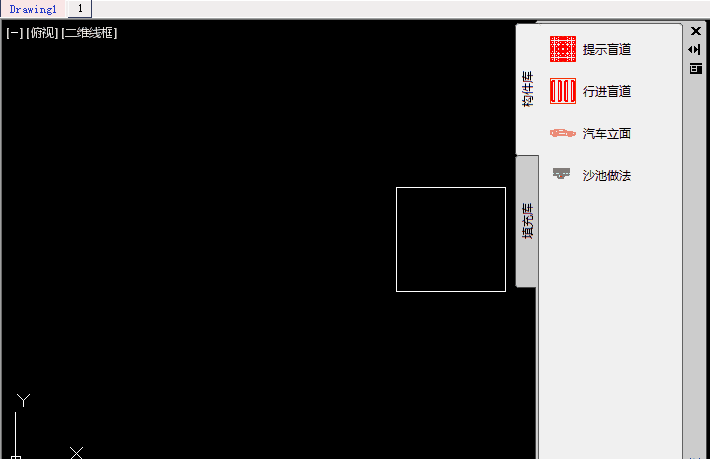

快捷键CTRL+3,常用块、大样图、填充图案等,只要想得到的图形都可以往里面丢,点击即可调用,而且还可以导出备份,墙裂推荐的技巧。

三、维护:杀毒
.LSP后缀的文件是cad的常见病毒,而且极其容易传播。经常会导致启动缓慢、图纸变卡变大、致命错误等现象,所以要养成常杀毒的好习惯,及时清理病毒文件。

看到这个问题之后,一直在想好像还挺多技巧可以分享的,但是真正开始写的时候却发现好像没有几个想得起来。所以干脆模拟打开软件-使用软件-关闭软件这一过程,想到部分就写下来。后面有想到的再补充吧。
打字、录小动画不容易,觉得上文有点帮助的,可以给个赞鼓励下,笔芯笔芯。
