【CAD技巧】CAD 中的块有什么高级的使用技巧？

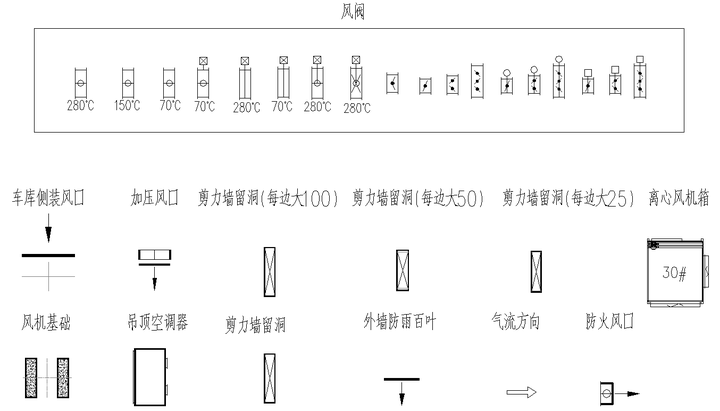

先来看看我自己做的一些动态块

• 动态块的好处

1、对需要各种尺寸的块可以集成在一个块里，比如几十个规格不同的风机可以集成在一个动态块里，用的时候直接选取一种规格即可，而用普通块就很麻烦；

2、一个块可以集成多种功能，比如拉伸、旋转、镜像、缩放等等，使用起来非常方便。

• 动态块功能展示

拿我做几个块展示一下功能，体会一下其中妙处

离心风机箱动态块

可见性夹点：点击出现每种规格风机的选项（如上图），直接选取需要的规格；

上下翻转夹点：点击可以让风机上下翻转，方便调整风机方位；

文字旋转夹点：点击可以调整文字的方位。

风阀动态块

缩放夹点：点击可以放大或者缩小阀芯或者阀门的执行机构；

可见性夹点：点击可出现不同的比例，从而改变最下面的字体大小；

对齐夹点：移动到风管上时，可以根据风管方向自动改变阀门的方向与风管一致；

拉伸夹点：可以拉伸X或者Y方向，从而调整阀门的大小与风管大小相一致；

上下翻转夹点：点击可以让阀门上下翻转，从而调整阀门方位；

文字旋转夹点：点击可旋转文字方向；

文字移动夹点：点击可以移动文字位置。

从上面两个动态图块的例子可以看出：当给块赋予参数和动作之后，这些块就活了，变成了变化多端的块，为我们绘图时候使用块提供了非常大的便利。

• 教大家做一个简单的动态块

做一个功能比较多的动态块是比较复杂的，拿上图的动态阀门来说，可以双击之后看到这一个小小的动态图块在制作过程中添加了多少东西。

这个太过复杂，写出制作流程要写很多，做个简单的地下车库风管上常用的侧装风口来玩玩吧。

地下车库排风排烟系统的风管上经常在风管两侧安装单层百叶风口，因为风管和风口有各种尺寸，做成普通块用起来比较麻烦，这时候动态块就派上用场了。

功能：X、Y方向可自由拉伸，利用辅助线定位风管尺寸，利用可见性功能实现单侧或者双侧的切换，利用对齐功能实现插入时可以随着风管方向变动。

制作流程：

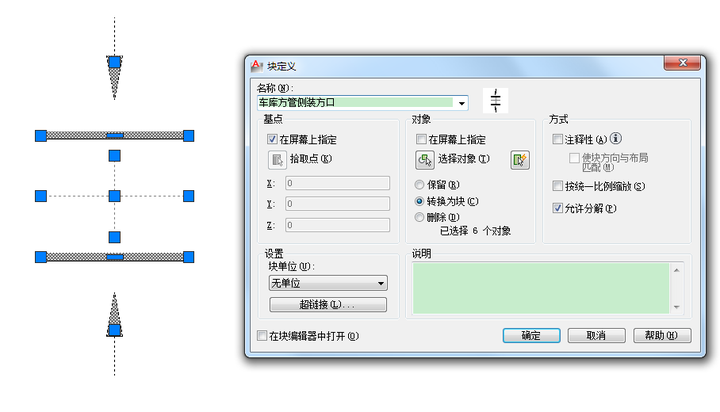

1、定义块，跟普通块定义相同。

2、双击进入动态块定义界面

3、添加线性参数

添加参数后才能把夹点和动作关联起来，比如需要拉伸或者缩放就添加线性参数，需要旋转就添加旋转参数。

此处添加X和Y方向的线性参数，以实现X、Y方向的拉伸动作。

点击左侧参数集里的线性参数按钮，在X、Y方向的辅助线的端部点击添加距离1和距离2的线性参数（和标注尺寸类似），同时注意调出距离1和距离2的特性面板，将基点位置改为中点（如上图最右侧），可以保证拉伸时中点两侧同时拉伸。

5、添加拉伸动作

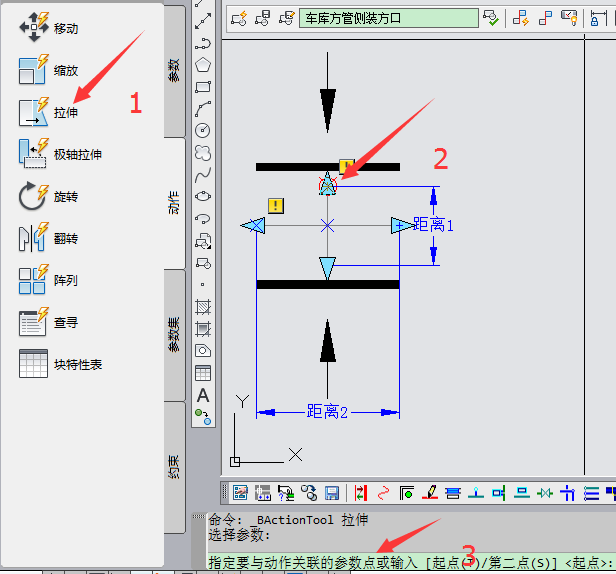

点击动作集里的拉伸按钮添加动作（箭头1），按照命令行中的提示（箭头3）先后选取参数（距离1）、选取参数点（箭头2）

指定拉伸框，将需要拉伸的范围框选，如下图

指定要拉伸的对象，按照CAD的反选方式（鼠标从左到右为正选，从右到左为反选）选取需要拉伸的部位（如下图阴影部分），拉伸原理与拉伸命令是类似的，正选的图元整体拉伸，反选的图元与反选框相交的都会拉伸。

上半部分拉伸创建完毕，按照同样的方法创建下半部分的拉伸。

至此Y方向的拉伸创建完毕，保存设置回到模型空间可以看到Y方向已经可以随意拉伸。

再进入块编辑器添加X方向的拉伸动作，添加方式与Y方向的添加方式相同。

注意在创建右侧拉伸时候，反选拉伸对象不要把参数距离2和创建好的拉伸标志选进去（如下图的两个箭头处，可以按住shift键再用鼠标点击去除选择），否则容易出现夹点移动的现象。

至此X、Y方向的拉伸创建完毕。

6、创建可见性功能

由于风口分单侧安装或者双侧安装，不同需求时需要切换，所以要创建可见性的功能。

在参数集中选择可见性按钮创建可见性

点击可见性管理，创建两个可见性：单侧和双侧。

切换到单侧模式，点击使不可见（箭头1），选取单侧模式时需要隐藏的图元（箭头2）

至此可见性创建完毕，回到模型空间即可切换不同的可见模式

7、创建对齐参数

风管有不同的方向，为了方便插入图块时图块的方向能随风管方向不同而变化，需创建对齐参数。

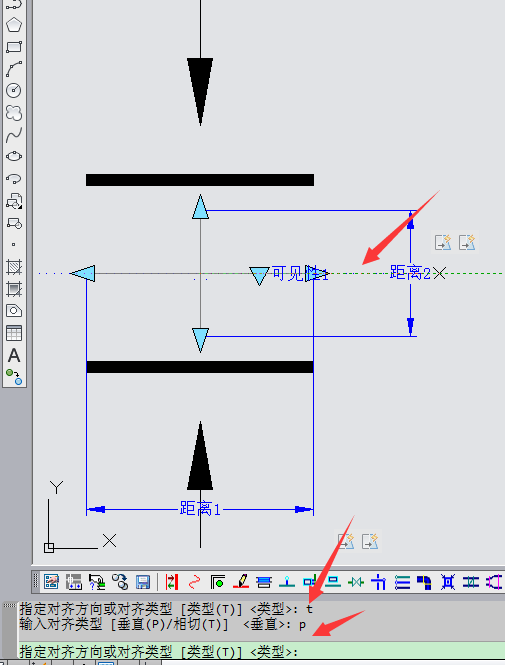

点击参数集中的‘对齐’按钮创建参数（箭头1），选取对齐基点（箭头2、3）。

根据命令行提示，输入T选择对齐类型为”垂直“，创建的对齐基线为X方向。

至此对齐参数创建完毕。

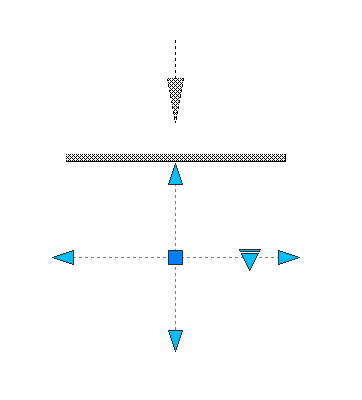

8、所有功能添加后回到模型空间即可看到完整的动态图块工功能，用起来确实非常方便。

动态图块的功能就介绍这么多，做起来确实比较复杂，但是学会了做一些有意思的图块还是会给平时绘图工作带来不少的便利，可以统一做了之后共享给全公司的同事使用，我做的那些图块目前公司的同事都在用，也算是对公司做一点小小的贡献。
